冶金回轉窯是對散狀或漿狀物料進行干燥、焙燒和煅燒的熱工設備。應用于有色冶煉、鋼鐵冶金、化工、水泥和耐火材料等工業部門;尤其是在有色冶煉和耐火材料工業中占有重要地位。冶金化工窯則主要用于冶金行業鋼鐵廠貧鐵礦磁化焙燒;鉻、鎳鐵礦氧化焙燒;耐火材料廠焙燒高鋁釩土礦和鋁廠焙燒熟料、氫氧化鋁等。

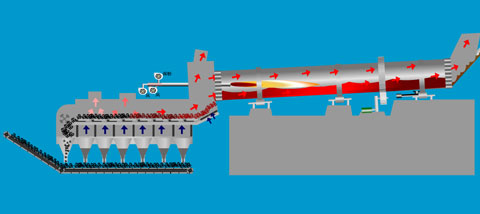

物料在回轉窯內煅燒的過程是生料從窯的冷端喂入，由于窯有一定的傾斜度，且不斷回轉，因此使生料連續向熱端移動。燃料自熱端噴入，在空氣助燃下燃燒放熱并產生高溫?zé)煔?，熱氣在風機的驅動下，自熱端向冷端流動，而物料和煙氣在逆向運動的過程中進行熱量交換，使生料燒成熟料。因此，研究回轉窯的工作原理，主要是研究物料在窯內的運動，窯內氣體的流動，燃料燃燒和物料與氣體間傳熱的現象和規律。
一、結構簡單，運轉率高
新型的冶金回轉窯結構簡單，生產過程控制方便可靠、易損件少、運轉率高，出窯產品質量高。燃燒器一般是從筒體熱端插入;有噴煤管、油噴嘴、煤氣噴嘴等。
二、選材精良，加工精度高
窯體采用優質鎮靜碳素鋼或合金鋼板卷制并自動焊接;輪帶、托輪、開式齒輪采用合金鑄鋼;筒體由鋼板卷成，是回轉窯的基體;筒體內襯耐火材料稱窯襯，厚度為150~250mm。
三、傳動平穩，檢修便捷
滑動軸承采用大間隙不刮瓦軸承;傳動裝置采用硬齒面減速器，彈性膜片聯軸器，直流電機拖動;采用液壓擋輪;設有慢速驅動裝置。
四、先進的密封結構
窯頭罩是熱端與下道工序中間體;窯尾罩是冷端與物料預處理設備及煙氣處理設備的中間體。窯頭、窯尾分別采用鱗片疊壓和氣缸壓緊密封，密封效果好。

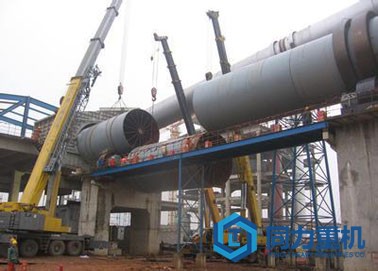

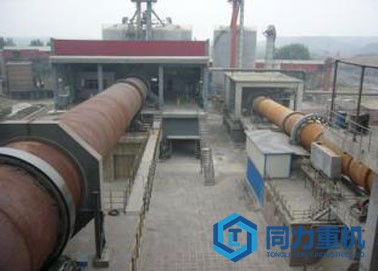

同力重機制造的年產35萬噸還原鐵回轉窯設備(兩條φ4.8x80m回轉窯，并且配置φ3.6x50m回轉冷卻器)在南非***鋼鐵公司順利投產，設備運行穩定，達標達產。
【日運轉】: 24小時
【進 料】: 鐵礦石，粒徑8-20mm
【成 品】: 還原鐵
【產 量】: 年產35萬噸
【客戶反饋】:
公司在同力訂購的還原鐵回轉窯設備，不僅價格合理，質量有保證，產量也特別穩定，高效環保，大大提高了公司的產能。同時，同力的售后服務也特別到位。
產品規格 | 生產能力 | 主電機 | 主減速機 | 重量 | 備 注 | ||
型號 | 功率 | 型號 | 速比 | ||||
φ18x26 | 72 | JZT2-72-4 | 30 | JZQ750-1-Ⅰ | 48.57 | 66 | |
φ1.9/1.6x39 | 72 | JZT2-72-4 | 30 | JZQ750-1-Ⅰ | 48.57 | 66 | |
φ1.9x36 | 84 | YCT315-4A | 37 | ZS110-5-Ⅲ | 78.19 | 85.9 | |
φ2.2x45 | 98.4 | JZT82-6 | 55 | ZA125 | 93.93 | 104 | |
φ2.5x40 | 160 | Z2--92 | 40 | ZS125-2-Ⅰ | 134.9 | 143 | |
φ2.5x45 | 170 | JTZ82-4 | 45 | ZS125-4-Ⅰ | 69.71 | 148 | |
φ2.5x50 | 180 | ZT3-72-4 | 30 | ZS145-9-Ⅴ | 122.8 | 173 | |
φ2.5x60 | 168 | YCT355-4B | 75 | ZS165-7-Ⅱ | 99.96 | 222 | 鋁礬土煅燒窯 |
φ3x48 | 360-480 | YCT355-4B | 75 | ZS145-7-Ⅱ | 100.4 | 170.6 | |
φ3.1/2.5x78 | 216-240 | Z4—225-31 | 75 | ZS165-2-Ⅱ | 57.17 | 268 | |
φ3x48 | 700 | ZSN4-280-21B | 110 | MSY56-28-Ⅱ | 28 | 244 | 窯外分解 |
φ3x100.94 | 450 | ZSN4-280-21B | 90 | NZS995-90-Ⅵ-L | 90 | 526 | 多筒冷卻 |
φ3.2x50 | 1000 | ZSN4-280-21B | 160 | MSY56-28-Ⅱ | 28 | 252.4 | 窯外分解 |
φ3.2x52 | 600 | ZSN4-280-21B | 125 | ZSY1110-71BL | 71.54 | 275 | 預熱器窯 |
φ3.3x52 | 1000 | ZSN4-280-11B | 125 | NZS995-40-Ⅵ-BR | 40 | 283 | 窯外分解 |
φ3.5x52.5 | 1400 | Z2-112 | 180 | ZS177 | 79.22 | 360 | 窯外分解 |
φ3.5x54 | 1500 | ZSN4-3156-092 | 220 | ZSY500-40-Ⅴ | 40 | 368 | 窯外分解 |
φ3.6x70 | 490 | ZSN4-280-11B | 125 | ZS177-5-Ⅱ | 79.2 | 419 | 余熱發電窯 |
φ3.95x56 | 2000 | Z4-280-32BTH | 250 | ZSY560-40-Ⅰ | 40 | 417 | 窯外分解 |
Φ4x28 | 90 | ZSN4-280-21B | 160 | ZSY500-71-Ⅳ | 71 | 300 | |
φ4x60m | 2500 | ZSN4-355-09Z | 315 | ZSY630-35.5-Ⅰ | 34.6 | 523 | 窯外分解 |
φ4.2x60m | 2800 | ZSN4-355-12 | 420 | ZSY710-35.5-Ⅰ | 35.5 | --- | 窯外分解 |
φ4.3x60m | 3000 | ZSN4-355-12 | 375 | ZSY710-40 | 40 | 553 | 窯外分解 |
φ4.8x75m | 5000 | ZSN4-400-92 | 630 | JH710-40 | 42 | 841 | 窯外分解 |
注：表格參數僅供選型參考 | |||||||
